NFC工业可视看板|生产工序电子板|MES智能看牌





工业可视标签|NFC可视看板|MES可视卡

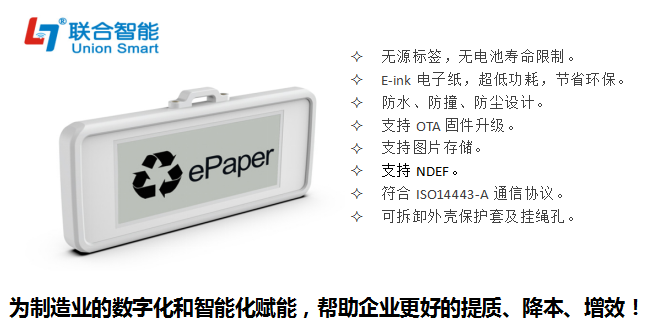

无源标签，无电池寿命限制。E-ink电子纸，超低功耗，节省环保。防水、防撞、防尘设计。支持OTA固件升级、支持图片存储、支持NDEF，符合ISO14443-A通信协议，可拆卸外壳保护套及挂绳孔。

了解更多

产品详细

产品参数

NFC电子纸标签防摔视频，观看请点击上图

无纸化智能工厂应用

1、生产工序流转

替换传统的手工工序流转卡，由NFC可视电子墨水标签作为唯一标识并生成统一格式的工单，实现无纸化信息传递、生产工序追溯，所有信息都被数据化，避免了书写错误，为企业降本增效。

a使用NFC可视电子墨水标签显示当前作业工序和下一道工序。
b记录完成工序，将每道工序进行智能存储及有效追溯。
c针对最终检查工序中的读取作业部分，实现智能化管理。

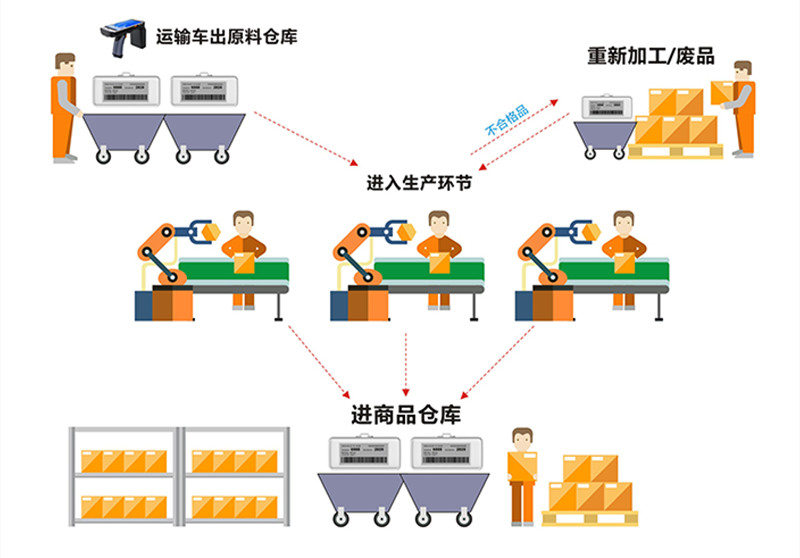

2、物料智能排产

在运送物料的运输车上安装NFC可视电子墨水标签，用以替代纸质标签，实现物料管理可视信息化，方便对物料进行跟踪控制。根据NFC可视电子墨水标签的显示信息快速、精准核实运输车物料的准确性，无线更新信息、提高效率，并减少人为错误。
a 料车绑定，数据可视避免出错
b 料车查询，实时状态回传
c 关注事中控制，事后分析，全面品质管理
d 持续改善产品品质

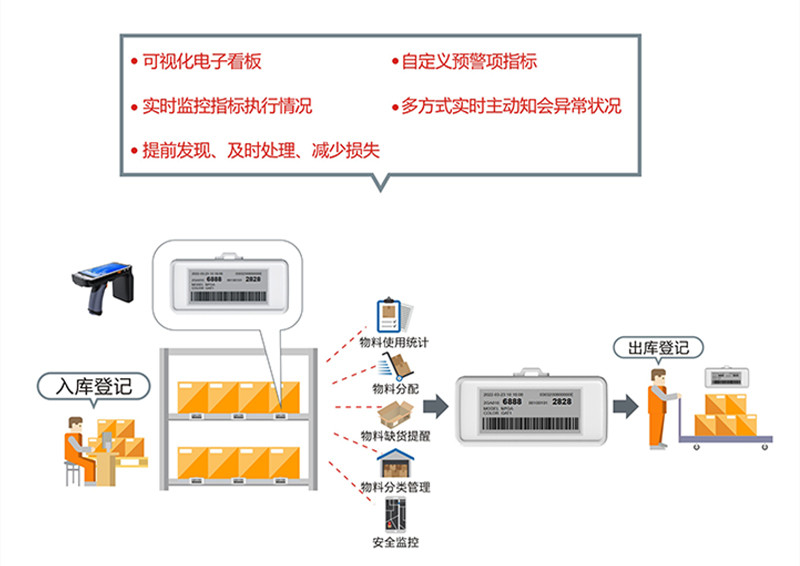

3、仓库可视管理

a应用于仓储场景，能无线更新货品库存，减少人工涂改动作，提高正确性和人员效率。
b可视管理，物料一目了然。保存、追溯更简单。
c除了能重复利用达到环保要求外，嵌入识别系统后还可搭配安保系统，加强物料进出管理。
d使用结束后（搬运结束后）可简单迅速地删除单个标签信息，省去了进行废弃处理的繁琐过程，消除信息泄露的风险。即使删除显示内容后也可进行数据的保存管理。

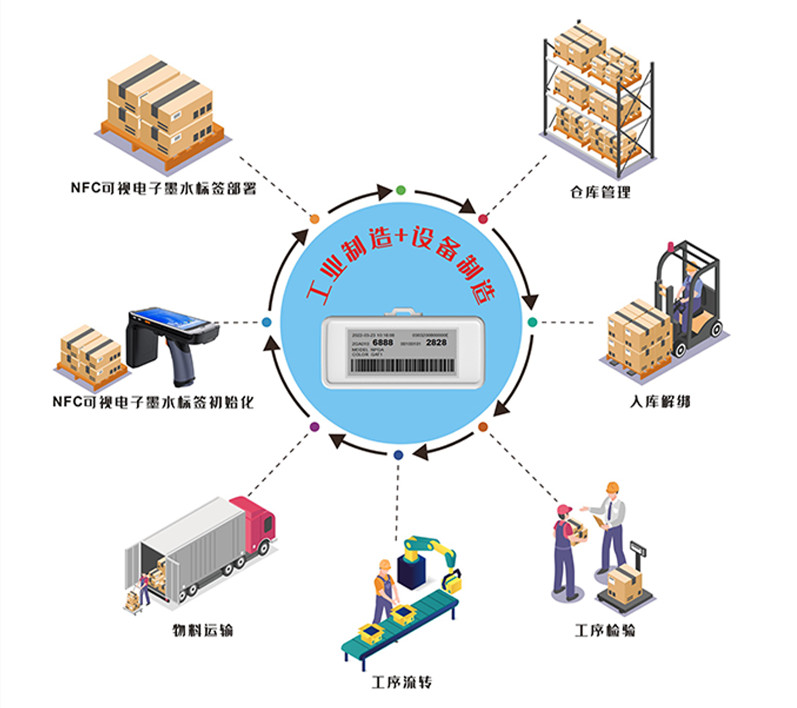

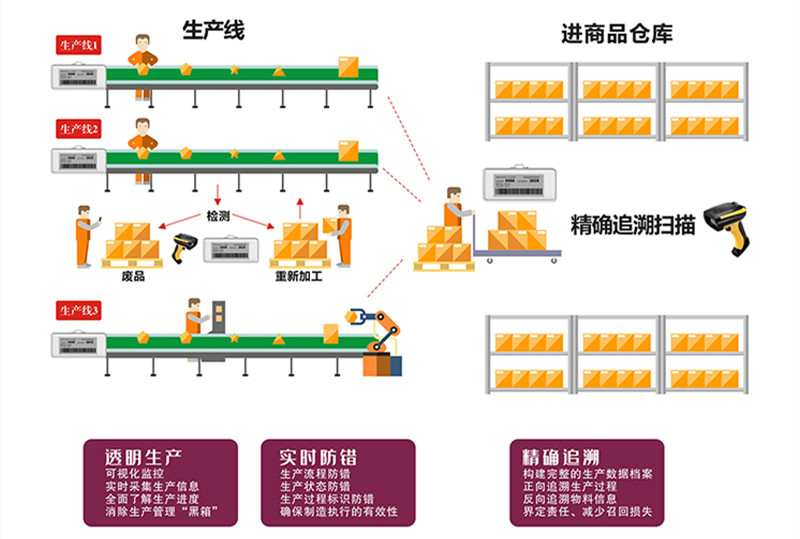

无纸化智能工厂业务流程
NFC可视电子墨水标签部署
在生产线需要管控的工序点部署NFC智能终端，给承载加工的料盒/周转箱安装NFC可视电子标签。
NFC可视电子墨水标签初始化
开始生产前，通过NFC智能终端读取到料盒/周转箱上的NFC可视电子标签的ID，将该标签ID与在制品的产品代码、生产序列号、产品批号、数量等绑定，管理软件（APP）生产本次生产信息
（如名称、编号、批次等）并将其写入NFC可视电子标签，写入OK后将在制品传送到各工序进行生产。
工序流转
在制品每到达一个管控的工序点，NFC智能终端将该工序内容以及工序点信息写入NFC可视电子标签，并通过NFC智能终端将生产数据传送到后台系统。
工序检验
达到最后一个工序点后，检验员查看NFC可视电子标签信息，统计此次产品的工序数，若有遗漏则可追溯遗漏工序，检验员可将产品返回遗漏的工序点进行返工处理，若工序数正确则完成生产。
入库解绑
对已完成生产的在制品，生产管理系统自动将NFC可视电子标签与生产条码解绑，并将生产条码标识为唯一识别码存入数据库，为以后的产品追溯提供依据。

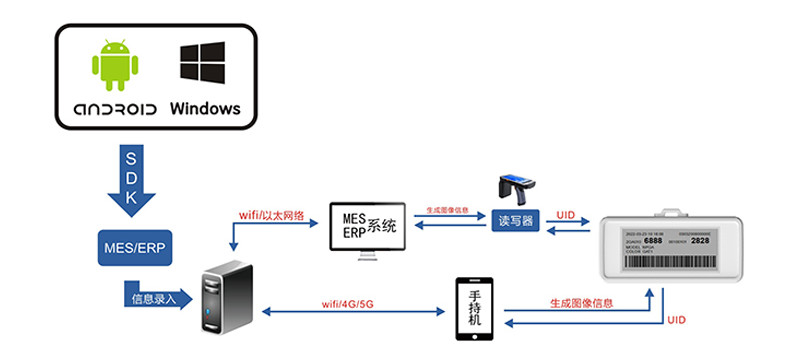

NFC可视电子墨水标签工作原理
适用的系统：PCC、DNC、APS、MES、LES、SPC， SPS

NFC可视电子墨水标签主要功能

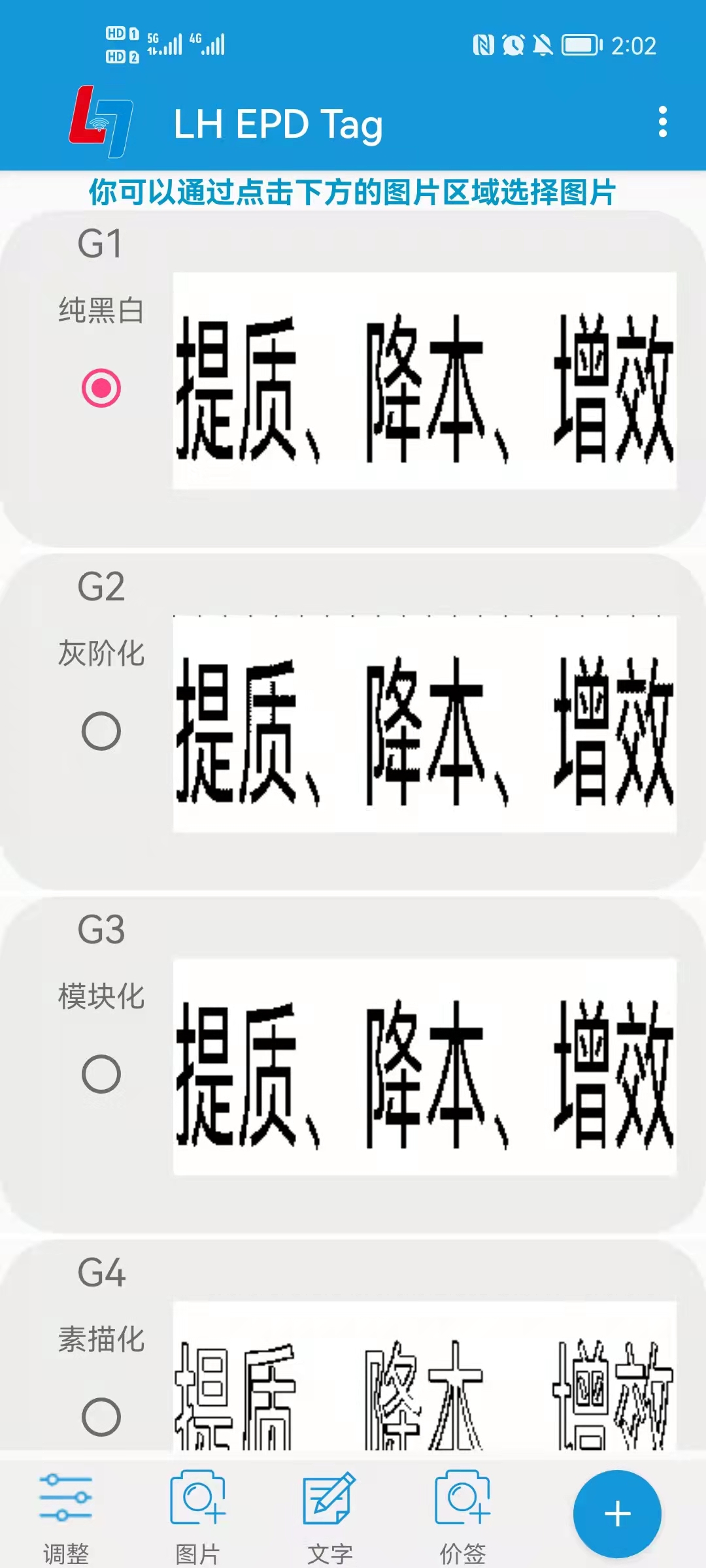

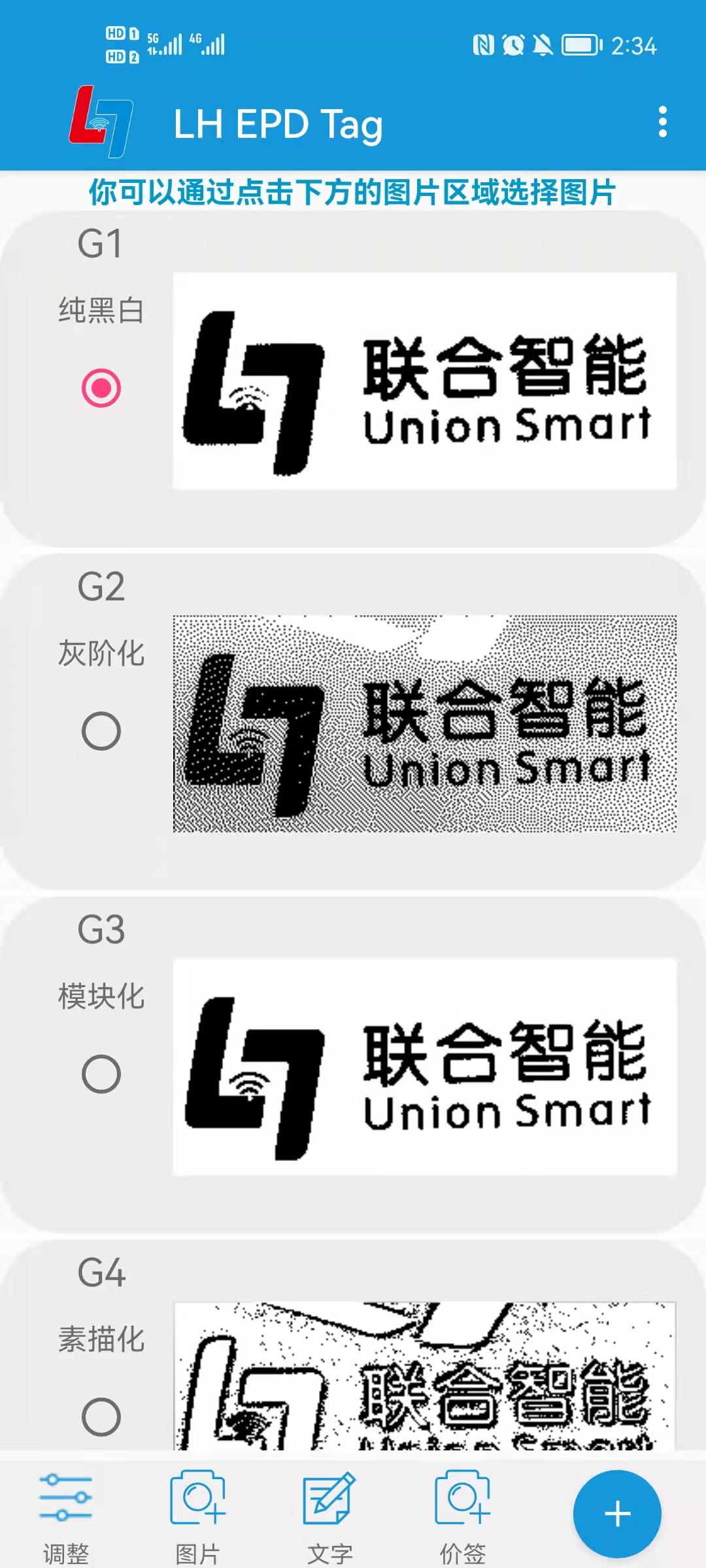

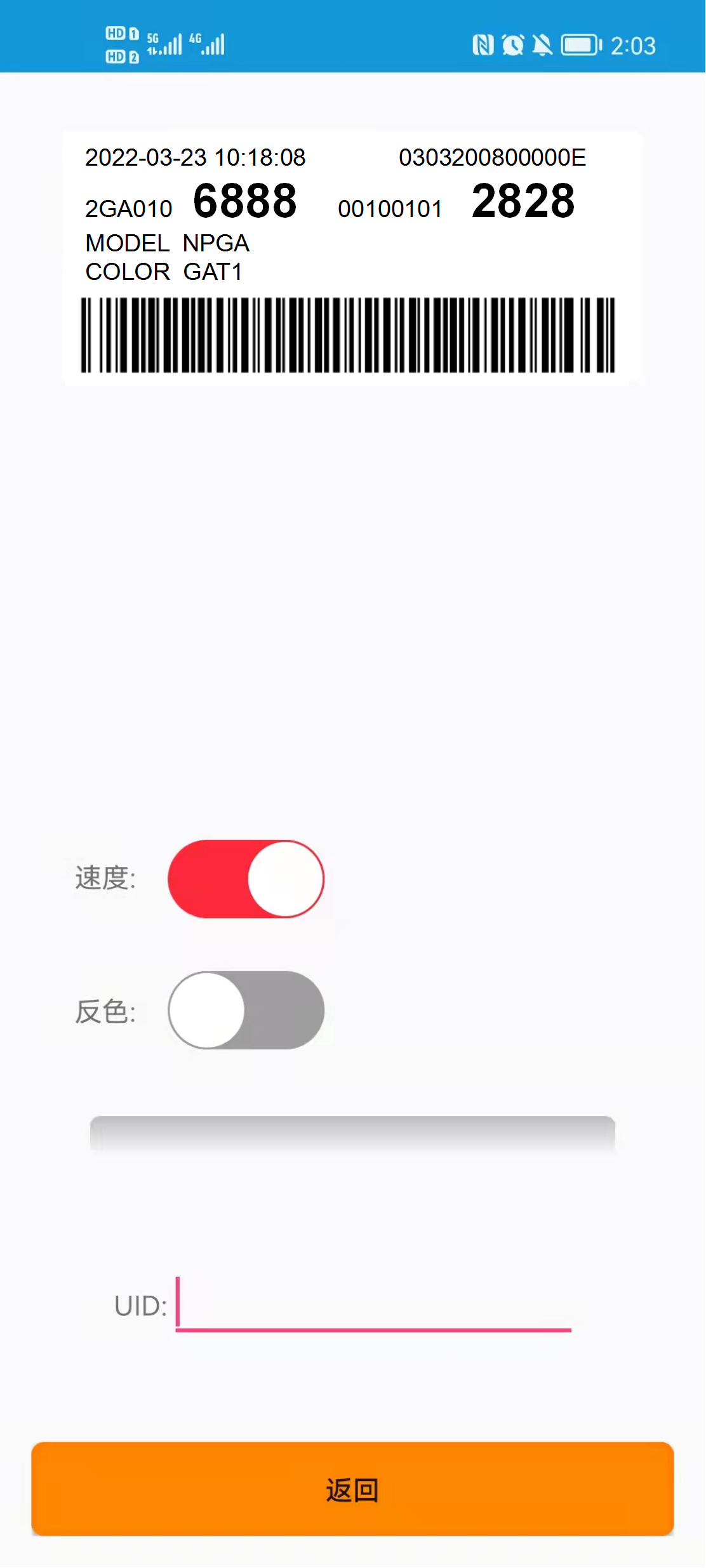

支持图片上传（包括拍照即时上传）、文字编辑、电子价签（含二维码、条码等）的即时刷屏显示功能。

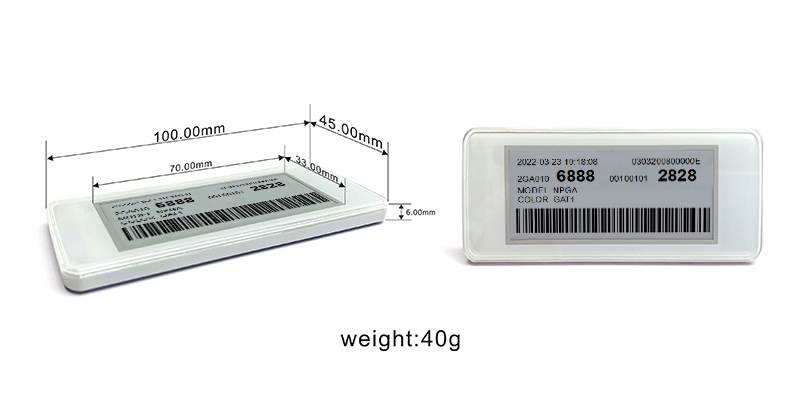

NFC可视电子墨水标签产品尺寸

NFC可视电子墨水标签产品规格

理规格
外形尺寸	102mm47mm8.1mm
视窗尺寸	66.9mm*29.06mm
重量	44g
显示屏
类型	电子墨水屏，黑白双色
尺寸	2.9英寸
分辨率	296(V)x128(H)
刷屏时间	2s（不包含数据传输时间，单次刷屏）
刷新次数	超过100万次
NFC通信
工作频率	13.56MHz
支持协议	ISO14443 typeA
NDEF数据	1K bytes
ROM存储	64K byte
存储图片数量	13页
OTA固件升级	支持
电源供应	NFC
电池	无需电池
